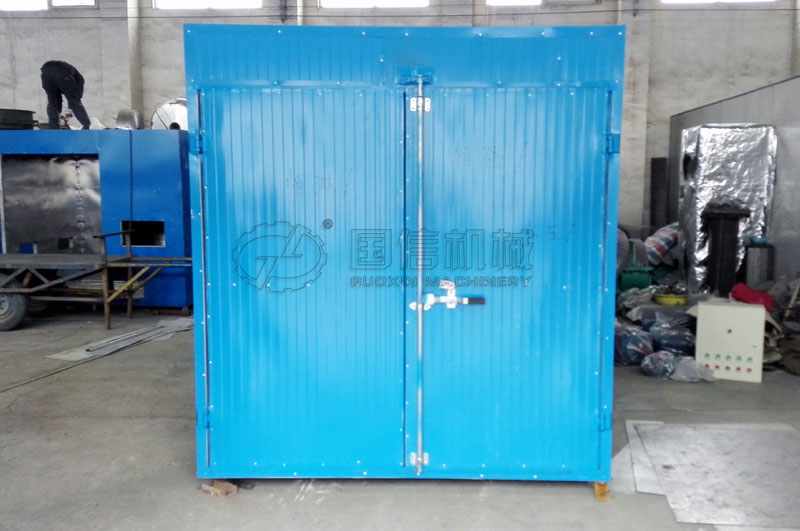

小型電烘干箱是將電能轉化為熱能的干燥設備，安裝在烘干箱內側加熱室內的加熱管將冷風加熱成熱風后，由風機經上風道吹向前側的物料室，熱風由上向下穿透物料（即循環風機正轉）進行物料烘干。

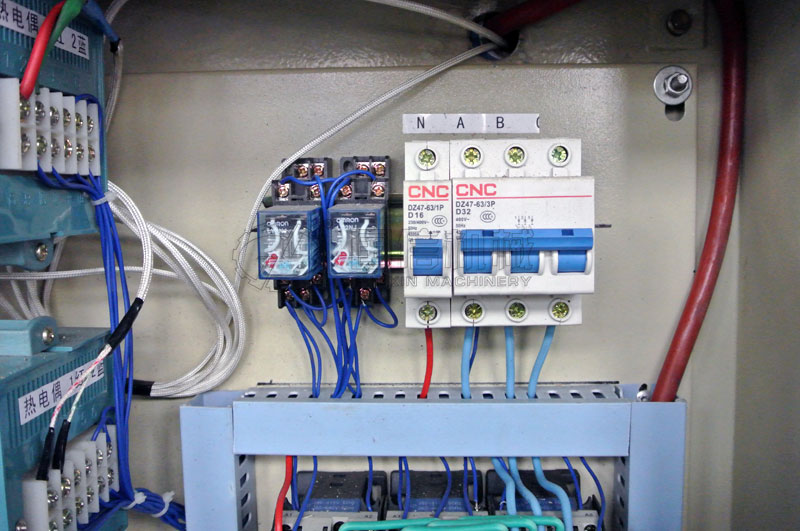

外部接入電源：本設備使用380v，50hz 電源工作，需外接三相四線電路。電工人員根據本機使用功率（循環風機0.55kw，380v；加熱管(24托盤：6.3kw，220v；32托盤：9kw,220v）計算出電纜線具體規格接入設備電控箱電源開關；A,B,C接相線，并且要保證循環風機是正轉，即物料室內熱風是從加熱室上風道吹入的，否則要調換相線接線端，確保循環風機是正轉，并且不要忘記接零線即N端，否則設備無法正常啟動。另外為防止設備以外帶電，要接好地線，接地端在烘箱腿角處。

開關機順序：打開設備電源開關，先啟動循環風機，再接通加熱管；關機時要先給加熱管斷電，待烘干箱內溫度降低至38度以下時再關閉循環風機，最后關閉電源開關。

烘干溫度的設定： 本設備是通過溫度的高低來控制加熱管是否通電的。安裝在物料室內的溫度探桿將溫度傳至溫度控制儀，當箱內溫度達到設定溫度上限值時，加熱管自動關閉，溫度不再升高；當箱內溫度降至設定溫度下限值時，加熱管自動開啟，溫度開始升高。溫度設定最高可達90度；上下限設定溫度差5-10度為宜。

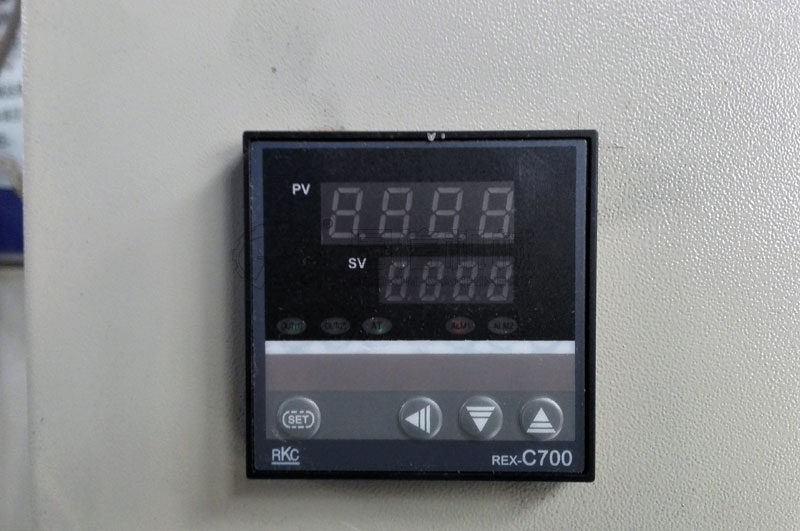

溫控儀（如上圖）具體設定方法：
當打開電控箱內電源開關，溫度控制儀就會有溫度顯示，第一次按溫度控制儀中間的SET鍵，可進行下限溫度值設定，此時通過按SET鍵右側的“增加”“減少”鍵，選定下限溫度值；第二次按中間SET鍵，可進行上限溫度的設定，此時通過按右側的“增加”“減少”鍵，選定上限溫度值；第三次按中間的SET 鍵，進入正行的溫度測控狀態。

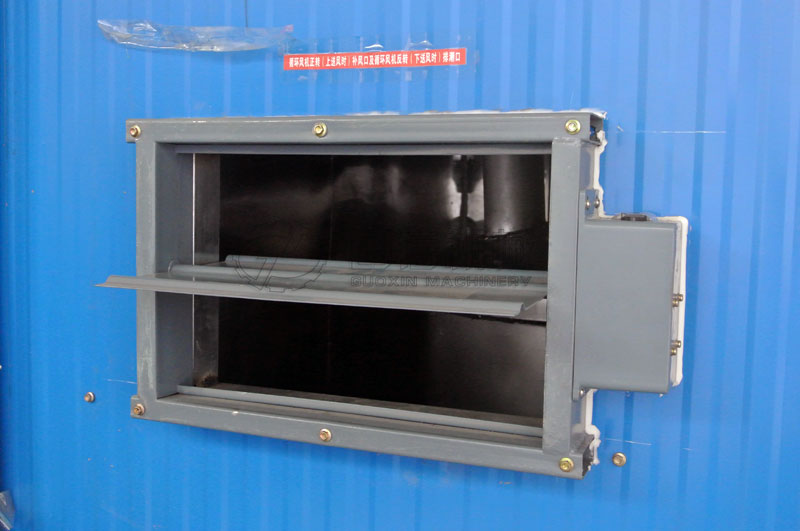

排潮操作：根據烘干物料含水量的不同，通過人工調節循環風機正傳時冷風補風口及排潮口的大小來實現自動排潮的。

具體操作如下：當工人操作循環風機時，適量開啟“循環風機（上送風時）補風口，此時兩個百葉窗會自動排出潮氣。

整個電烘干箱采用整體金屬框架結構，平時要注意檢查因絕緣損壞而使箱體帶電危機安全。設備接地應安全、可靠（接地端在箱體腳角處）。電控箱、電熱元件、儀表、電機等的檢查、維護，必須有電氣專業人員進行。本設備嚴禁淋水，嚴禁在露天環境中使用。
